Prinsippskisser

(ikke tilsvarende løsninger på alle eiendommer)

Regnvann

Regnvann fra tak nedløp eller vann fra drenering skal ikke føres inn på avløpsledningen inn til pumpen. Denne type vann skal ikke føres til renseanlegget, og vannet kan dessuten inneholde partikler/sand som ødelegger pumpen. Det må også sikres at overflatevann, f.eks. ved frost i bakken, ikke renner inn i pumpen.

Lufting over tak

Alle bygg (uavhengig om hytte eller hus) skal ha minst én lufteledning ført til det fri uten vannlås. Dette er et krav i gjeldende teknisk forskrift. (Veiledning om tekniske krav til byggverk, § 15-7. Utgitt av Direktoratet for Byggkvalitet).

Alarm

Alle pumpestasjoner skal ha alarmindikator tilkoplet, som varsler når noe er galt med anlegget. Vi anbefaler alarmindikator med 230V strømtilførsel. Den skal koples til en annen strømkurs enn pumpen slik at det likevel blir gitt alarmsignal dersom det oppstår feil på strømkursen som pumpen er tilkoplet. Alternativt kan det installeres en batteridrevet alarmindikator. Husk da at batteriene må sjekkes med jevne mellomrom. Se sjekkliste for alarmboks steg 2 for hvordan dette gjøres.

Frysing/Tining

Se også Hjelp ved hendelser

Vannledningen er enkelt å tine, da man ser at vannet renner når prosessen er ferdig. Avløpsrøret er vanskeligere å vite med, da man ikke får sett med egne øyne når det er isfritt. Vis man bruker vann med en gang vannrøret er tint er sannsynligheten stor for at avløpet fortsatt er fryst stor. Da vil man få en situasjon hvor pumpen pumper mot stengt rør. Det er svært dårlige vilkår for pumpens levetid.

Ett råd er å la avløps varmekabelen stå på hele perioden med minus grader. Selv om hytta ikke blir brukt i løpet av vinteren. Det er en lav års kostnad og man unngår at avløp eller pumper blir skadet/ødelagt.

Skal dere bruke hytta om vinteren anbefaler vi at både vann og avløps varmekabelen stå på fra minusgradene kommer til våren.

For å kontrollere at avløpet ikke er fryst kan man tappe vann i springen og lytte over kummen til man hører at pumpen starter. Deretter stenger du kranen, og lytter til pumpen stopper. Vis pumpen ikke stopper før det har gått to min så er røret fortsatt fryst. Skru da av sikringen.
(Ps. Avløpet kan være stengt med en kran. Da vil også pumpen gå mer enn to min.)

Do-regler

I den installerte pumpestasjonen hvor alt avløpsvannet (toalett, dusj, vask, oppvask etc.) samles sitter det en kvernpumpe. Den kverner alt som tilføres med avløpsvannet før det pumpes ut på avløpsledningen. For å ivareta sikker drift av pumpen er det visse regler som må overholdes:

1. Hell ikke fett i avløpet. Det blir ikke borte, men samler seg gjerne i tanken og kan føre til driftsforstyrrelser.
2. Kast ikke husholdningspapir og resirkulert papir i avløpet. Det inneholder ofte mye limstoffer og kan omdannes til harde klumper i avløpet.
3. Toalettet er kun ment for det som kommer ut av kroppen pluss toalettpapir. (Unngå tanntråd, tamponger, bleier kluter, Q-tips, sand og andre fremmedlegemer).
4. Er anlegget installert på en hytte og du forlater hytta slik at den er ute av drift for en lengre periode så bør du la vannkranen renne noen minutter (5-10min) før du forlater hytta. Da blir avløpsvannet, som blir stående i pumpetanken og stikkledningen mindre konsentrert, og du reduserer risikoen for driftsproblemer knyttet til sedimenter i rørledningen.
5. Har du et trykkavløpsanlegg som ikke er installert på frostfri dybde, og derfor er utstyrt med varmekabler så må varmekablene alltid stå på når det er fare for frost. Da unngår du frostskader på pumpe og øvrig installasjon.

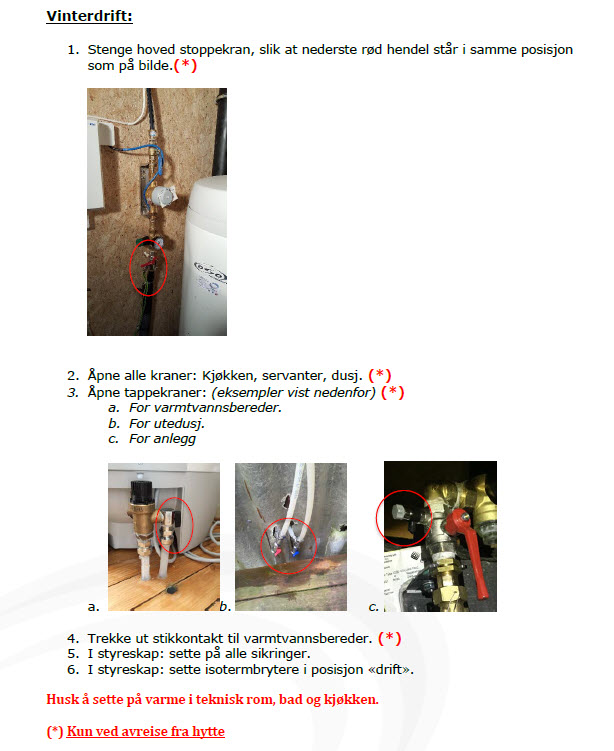

Prosedyre for å stenge vann og avløpsanlegget for vinteren

Vi bruker hus/hytter forskjellig og det vil derfor være individuelle løsninger. Uavhengig av dette er noen ting som gjelder Alle.

Alle må sjekke-/utføre:

a.  Der hvor innvendige stoppekran(er) og vannmåler er plassert må det holdes frostfritt for å unngå frost med mulig vannlekkasje som resultat

b.  Strømtilførselen fra sikringsskap til pumpen må ikke slås av da strømtilførselen også er til den innebygde varmekabelen i kvernpumpen. Denne styres av termostat og må ha strømtilførsel gjennom hele vintersesongen. Frost i kvernpumpen medfører skade.

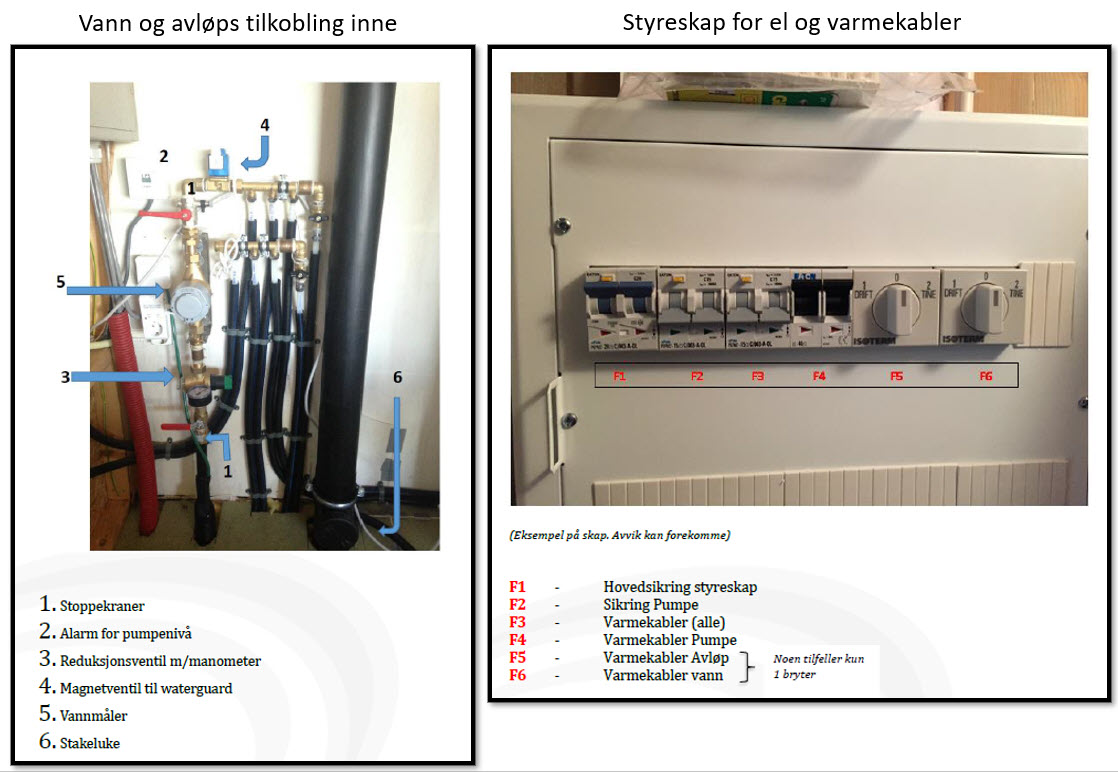

I sikringsskapet for Kystlinjens anlegg skal følgende stå på: 1- Hovedsikring, 2-sikring Kloakk Pumpe, 3-sikring Varmekabler og kloakkpumpe og 4-bryter Varmekabel i kloakkpumpe).
NB! Individuelle forskjeller i sikringsskap kan forekomme

c. Ta en sjekk på at din stikkledning (fra tilkoblingspunkt til hovedledning og frem til pumpekum NB! Er du usikker på tilkoblingspunktet kan du finne dette på kartene som ligger ute på våre nettsider. Se https://www.kystlinjen.no/for-medlemmer/kart/ ) ikke ligger uten overdekning. Hvis ledningen ligger åpent i terrenget må/bør disse overdekkes for ikke være ekstra utsatt for frost. Sjekk også punktet hvor avløpsrøret (motsatt side av selvfallsledningen fra hus/hytte) går ut av pumpen er godt tildekket. Tips! Kjøp noen ruller med ferdigplen og legg gjerne et par lag over det område hvor ledning ligger åpent i terrenget.

d. Det er alltid en god ide etter sommersesongen å tappe rikelig med varmt vann, tilsatt oppvaskmiddel for om mulig løse opp og fjerne fett som er avsatt i pumpekummen. Skyll til slutt med rikelig varmt vann uten oppvaskmiddel.

Under tar vi for oss 1) de som bruker hus/hytte hele eller sporadisk gjennom vintersesongen og med det ønsker at vann og avløp skap være operativt og 2) de som ikke bruker hus/hytte under vintersesongen og ønsker å stenge ned.

1 – Bruker hus/hytte hele eller sporadisk gjennom hele vintersesongen

I.  Sjekk punktene a og b under avsnittet Alle må sjekke-/utføre

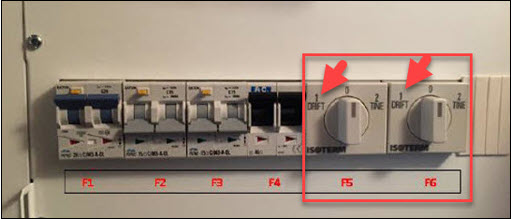

II.  Påse at brytere til varmekablene for stikkledningenes Isoterm rør er satt i posisjon 1 Drift

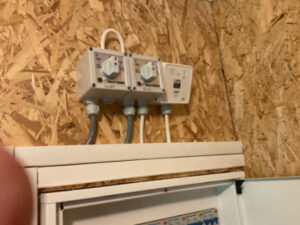

Illustransjon fra brytere i skap     fra brytere utenfor skap

 III.  Vi anbefaler at du har termostatstyring på stikkledningenes varmekabler for å spare strømkostnader. Varmekablene trekker ca 8 Watt pr. meter pr. time når Drift er slått inn. Uten termostat vil det gjennom en normal vintersesong, med store temperaturforskjeller, bety et unødvendig strømforbruk. For de som ikke har termostatstyring og ønsker dette etter montert anbefaler vi vårt medlemstilbud fra Presterud Elektro. Se: https://www.kystlinjen.no/for-medlemmer/medlemstilbud/

2- Bruker ikke hus/hytte under vintersesongen og ønsker å stenge ned

Generelt:
Kystlinjen anbefaler ikke å slå at varmekablene på stikkledningene under vintersesongen.

Stikkledningene fra Isoterm tåler å fryse, men det innebærer en risiko for at skade kan oppstå. Spesielt gjelder dette avløpsledningen. Under vises en fremgangsmåte som kan følges om det allikevel velges å la stikkledningene ligge uten varmekablene påslått. NB! På egen risiko og ansvar. Kontakt vår servicepartner for ytterligere veiledning hvis du har spørsmål. Kontaktinformasjon finner du her: https://www.kystlinjen.no/for-medlemmer/behov-for-service/

Steg 1

Forberedelser

I. Gå igjennom avsnittet: Alle må sjekke-/utføre punkt a og b

II.  Brytere til varmekablene for stikkledningenes Isotermrør skal stå i posisjon 0 (Avslått)

Steg 2

Stenge vann

 I.  Stenge vanntilførsel inn til hus/hytte. Steng utvendig hoved kran for vann: Hoved kranene er plassert på stikkledningen før pumpekummen. Gjerne ved tomtegrense eller i nærheten av pumpekum. Her finner du 2 stoppekraner. En for avløp og en for vanntilførsel. Kranen for vann skal ha blått merkeskilt og merket «kuleventil vann». Kranen stenges med skiftenøkkel. Kranen stenges ved å dreie ¼ omdreining «med klokken».

 II.  Åpne alle kraner inne. Står det ikke på noe varme i hus/hytte må vannet tappes fra det innvendige rørsystemet så gått det lar seg gjøre. Gjelder også varmtvannsbereder. Nå som hoved kran for vann utvendig er lukket, skal stoppekran(ene) inne også stå åpne.

Steg 3

Stenge avløp

 I. Kvernpumpen må gjøres strømløs slik at den ikke kan starte mot stengt ventil. Pumpen gjøres strømløs ved å koble fra det røde støpslet som er plassert på automatikkboksen under det grønne lokket på kvernpumpen.

NB! Strømtilførselen fra sikringsskapet til pumpen må ikke slås av (ref. punkt b under Alle må sjekke-/utføre)

II. Steng utvendig hoved kran for avløp – som forklart under alternativ 1 for stengning av vann.

III. Sikre at det ikke er noen mulighet for at det kan tilføres vann til pumpekummen. Gjelder også overvann. Dette for å unngå at det kan flomme over og at diverse komponenter kan bli skadet.

På eiendommer hvor det er installert en avløpspumpestasjon med kvernpumpe, er denne tilknyttet et trykkavløpssystem. Alt som ender opp i din pumpestasjon skal kvernes opp og pumpes videre i et røropplegg med begrenset dimensjon til kommunalt ledningsnett.

Din pumpestasjon er bygget for en drifssikker og effektiv transport av kloakk og avløpsvann, men noen forsiktighetsregler og litt vedlikehold i brukssesongen anbefales for å unngå driftsproblemer med tilhørende kostnader.

 Følgende avfall skal ikke kastes i toalettet eller i utslagsvask:

• Tekstiler, bleier, engangskluter, vaskefiller, våtservieter (vipes) bind, tamponger etc.
• Frityrolje, matfett i store mengder, talg etc.
• Q tips, sigaretter, fyrstikker og kondomer
• Oljer, bensin, white-spirit og andre væsker som kan danne eksplosive gasser.
  • Plumbo, klorin og lignende kan benyttes i mengder tilsvarende vanlig husholdning.
• Ubleket toalettpapir / miljøpapir da dette løses dårlig opp.

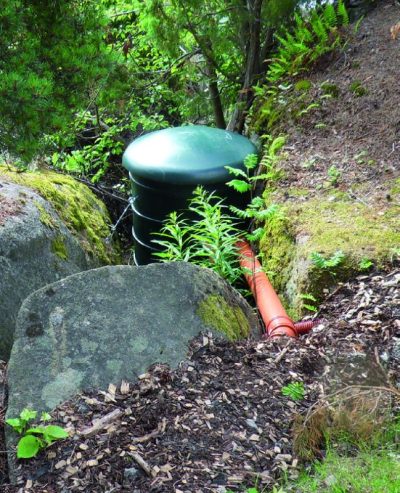

Vedlikehold av pumpestasjonen

• Regelmessig bruk av pumpestasjonen reduserer oppbygging av fet og kloakkavleiring samt reduserer muligheten for at det oppstår uønsket kloakklukt.
  • Ved flere dagers fravær er det derfor fornuftig å kjøre gjennom pumpestasjonen med rent vann. Dette kan gjøres ved å la vannet renne i ca 5 minutter.
• Under sesongen anbefales å inspisere pumpestasjonen, og spyle/rengjøre pumpesumpen og nivågiver ved behov. Til dette kan for eksempel Zalo benyttes. Unngå å endre posisjonen på nivågiver.
• Er det behov for en mer omfattende rengjøring av selve kvernpumpen og inne i pumpekummen er dette litt mer utfordrende, men fullt mulig å klare selv.

  Her følger en punktvis veiledning for hvordan du går frem:

1. 1. Løsne og løft av det ytre grønne lokket
   2. Løft ut isolasjonsblokk
   3. Tøm tanken manuelt (hold ned trykknapp for manuell pumpestart, slipp når pumpa trekker luft)
   4. Dra ut strømkontakt
   5. Dra til side låsespak som sitter over utløpsrør (står denne i press/trykk trykker du ned pumpe ved å stå på den)
   6. Løft ut pumpa (bør være 2) forsiktig ved bruk av tauene som er festet til pumpen. Pass på så komponenter ikke blir skadet.
   7. Spyl (trenger gjerne en høytrykksspyler) og rengjør pumpe og kum, fjern løse fettklumper med en hov eller lignende
      —————————————————————————————————————-
   8. Når alt er rengjort løftes pumpa forsiktig tilbake
   9. Dra over låsespak
   10. Sett i strømkontakt
   11. Test at pumpa starter normalt igjen ved å fylle på vann
   12. Legg tilbake isolasjonsblokk (pass på at nivåsensor (svart boks) legges oppå og at kabler ligger rett i slissen på isolasjonsblokken
   13. Sett tilbake og fest det ytre grønne lokket

• • Ønsker du hjelp til rengjøringen – se medlemstilbudet – Tilbud om rengjøring av pumpe og kum

Årlig kontroll av kvernpumpe utføres av FVA AS

Fra avtalen mellom FVA AS og Kystlinjen:

• Årlig kontroll for alle medlemmer innen Sankthans

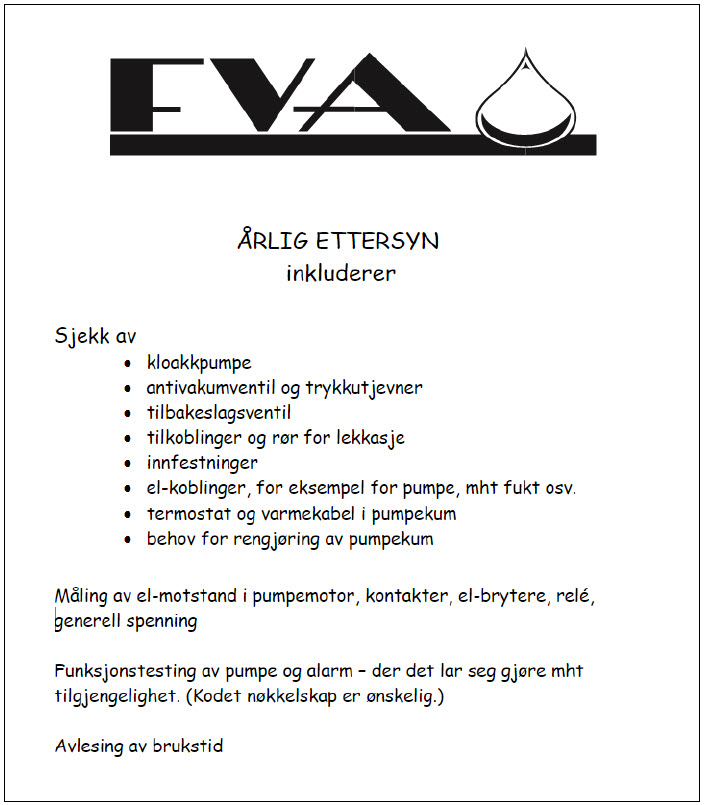

  • Kontrollen skjer ifølge sjekklisten i vedlegg 1 (se under)
  • Gjennomføres av godkjent eller sertifisert servicemontør
  • Resultatet av kontrollen rapporteres i en tilrettelagt Microsoft Teams liste
  • Anmerkninger som gjøres i kontrollen med henhold til anbefalte utbedringer eller tiltak skal kommuniseres med medlem på e-post med kopi til Kystlinjen

Vedlegg 1

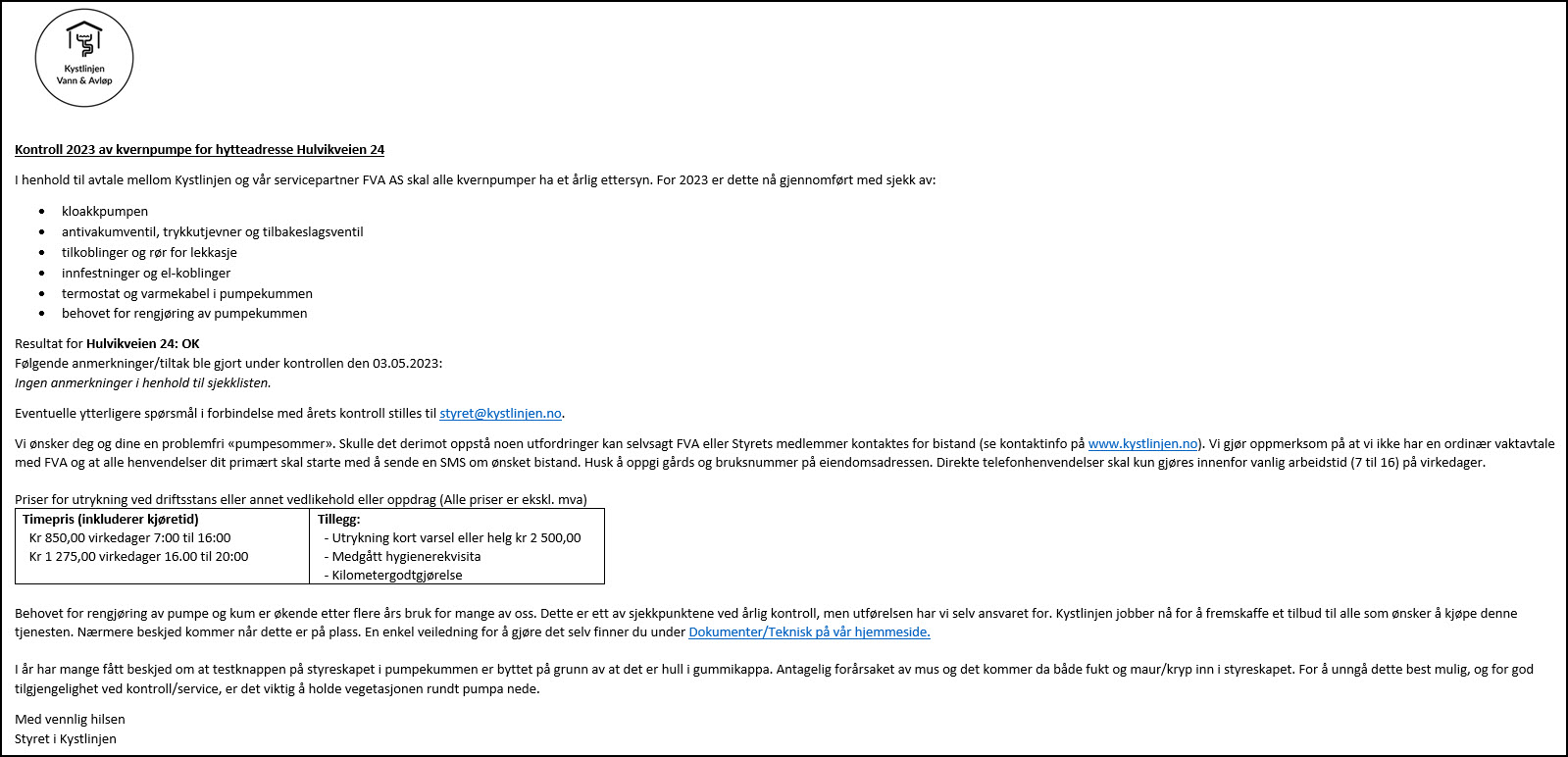

Resultatet av kontrollen sendes ut fra Kystlinjen pr. e-post til medlemmene. Se eksempel for 2023 under.
